產品介紹：

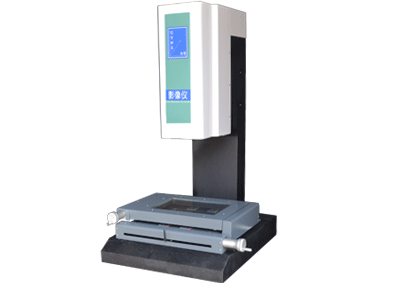

該款機器是在普通半自動3020的基礎上對Z軸進行了加高，距玻璃工作臺面的距離達到了300mm，可以對特殊較高的樣品進行測量，最高測量高度達到220mm左右。
產品特點：
1.采用彩色CCD攝像機；2.變焦距物鏡與十字線發生器作為測量瞄準系統；3.由二維平面工作臺、光柵尺與數據箱組成數字測量及數據處理系統；4.儀器具有多種數據處理、顯示、輸入、輸出功能；5.與電腦連接后，采用專門測量軟件可對測量圖形進行處理。
應用領域：
儀器適用于以二維平面測量為目的的一切應用領域。這些領域有：機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、螺絲、彈簧、儀器儀表、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等。
主要技術參數：
有效測量行程(X軸×Y軸) ：300 mm×200 mm
Z軸調焦升降范圍：≤300mm
分辨率：0.001mm
X、Y軸線性精度：U≤( 0.003+L/200 )mm （L單位：mm）
載物臺尺寸：460mm*360mm
玻璃臺尺寸：330 mm×230 mm
承載重量：≤25 kg
影像系統： 德國 COMST 高解析分辨率1/3彩色CCD
物鏡：定制可連續變倍高清鏡頭 光學放大倍率0.7×-4.5×
影像放大倍率約：20-180×
光柵尺：高精度SINO專業級精密光柵尺,分辨率0.001mm
上光系統：臺碩自主定制LED 環形可微調式冷光源
下光系統：臺碩自主定制LED圓形可微調式冷光源
傳動方式：臺灣精密無牙傳動＋P級精密交叉導軌
操作方式：搖桿手柄、鼠標拖運
主機外形尺寸：700 mm×800mm×950 mm
機臺底座、工作臺、Z軸立柱：高精度花崗巖
儀器總重：約150 kg
量測軟件：光學視覺精密測量測軟件
數據輸出：測量數據Word(doc)、Excel(xls)、物件放大攝像圖形(bmp、jpg)、二維圖形AutoCAD(dxf)、數據Word(doc格式)、Excel(xls格式)
數據導入：二維圖形AutoCAD(dxf))
電源：AC 220±5V、50Hz
使用環境：溫度 20±3 ℃，濕度35%-65%
主要測量功能：
1．基本測量：點、線、圓、弧、橢圓的測量。2．在線標注：可以在實時影像中標注尺寸，半徑標注、直徑標注、角度標注、線性標注、對齊標注、文本標注、坐標標注等。3．離線標注：可以在鳥瞰的全圖中進行標注尺寸。4．幾何測量：兩圓弧頂點距離、兩直線的距離、垂直線、平行線、剪切直線、延長直線、兩線交點、線圓交點、兩圓交點、圓的切線、兩圓切線、兩線連接弧、角平分線。5．輔助功能：復制、全選、刪除、移動、鏡像、旋轉。6．坐標系：設置客戶坐標系、三點設定坐標系、坐標原點平移、坐標旋轉。7．坐標標注：以自設的坐標原點(0,0)為基準，標注畫面上任意一點的坐標位置。8．對比：AutoCAD標準工程圖可輸入實時影像區中，令AutoCAD工程圖與實際工件外形重疊進行對比，從而找出工件和工程圖的區別。9．繪圖：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式和AutoCAD相似。10．報表格式：測量數據可以直接導入成EXCEL、word、CAD圖檔。11．自動尋邊功能：軟件采用自動尋邊取點，可以減少肉眼判斷帶來的誤差。另:光學視覺測量測軟件可提供免費升級。
測量實拍：
