測量功能：
◆基本測量：點、線、圓、弧、橢圓的測量。◆在線標注：可以在實時影像中標注尺寸，半徑標注、直徑標注、角度標注、線性標注、對齊標注、文本標注、坐標標注等。◆離線標注：可以在鳥瞰的全圖中進行標注尺寸。◆幾何測量：兩圓弧頂點距離、兩直線的距離、垂直線、平行線、剪切直線、延長直線、兩線交點、線圓交點、兩圓交點、圓的切線、兩圓切線、兩線連接弧、角平分線。◆輔助功能：復制、全選、刪除、移動、鏡像、旋轉。◆坐標系：設置客戶坐標系、三點設定坐標系、坐標原點平移、坐標旋轉。◆坐標標注：以自設的坐標原點(0,0)為基準，標注畫面上任意一點的坐標位置。◆對比：AutoCAD標準工程圖可輸入實時影像區中，令AutoCAD工程圖與實際工件外形重疊進行對比，從而找出工件和工程圖的區別。◆繪圖：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式和AutoCAD相似。◆報表格式：測量數據可以直接導入成EXCEL、word、CAD圖檔。◆自動尋邊功能：軟件采用自動尋邊，可以減少肉眼判斷帶來的誤差。技術參數：

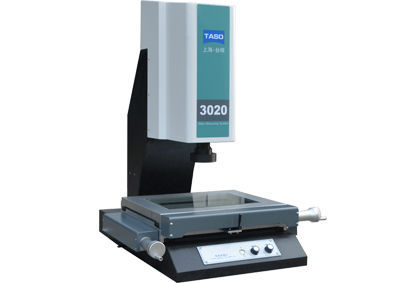

儀器型號 VMC-3020 外形尺寸 650×980×1750 測量范圍 X 300 Y 200 Z 200 玻璃工作臺 尺寸 329×229 承重 ≤25kg 測量精度 X ≤(3.0+L/200)μm Y ≤(3.0+L/200)μm Z ≤(5.0+L/150)μm 影像測量系統 CCD 德國COMST高分辨率彩色工業攝像機 物鏡 高清可連續變倍鏡頭0.7×－4.5× 影像放大倍率 20×－180× 光源 輪廓光 LED冷光源，256級亮度可調 表面光 6環8區LED冷光源，256級亮度可調 同軸光 LED冷光源，256級亮度可調 軟件 REICA精密測量軟件 工作環境 溫度20℃±2℃，溫度變化<2℃/hr，濕度30～80% ，遠離振源 工作電源 220V/50Hz/10A 保修期 1年
選裝升級項：
* Z軸標準測高200mm，可選擇加高；
* Z軸可選擇加裝英國RENISHAW探針；
* Z軸可選擇加裝基恩士激光測量；
* 大視場專用鏡頭。
產品優勢：
◆ 天然"濟南青"000級花崗巖底座、立柱，精度高、穩定性好；◆ 臺灣上銀精密直線導軌，高精密、高穩定性；◆ 貴陽新天高精密光柵尺，精度高、穩定性好；◆ 德國COMST或者美國TEO高分辨彩色CCD；
◆ Z軸采用日本松下伺服電機；◆ 美國OPTEM高清鏡頭；◆ 提供選裝英國RENISHAW探針及基恩士激光；◆ 正版REICA精密測量軟件。送貨培訓：
A、江浙滬地區由我公司人員開車送貨并安裝調試培訓。
B、其他地區機器發由物流運送，我公司技術上門安裝培訓。
