什么樣的二次元影像儀好？
作者：牧象儀器 來源：m.ktvmtv.cn 時間：2017-04-05 13:59
下面我們就來講講判斷二次元影像儀好不好的六大注意要點：
(1) 外觀與結構
精細測量儀器類產物的外觀與布局是用戶挑選的重要依據。好的產物外觀與布局，給人以慎 重、牢靠、精細的覺得，往往是決議一款產物在商場取得勝敗的重要要素。
當前二次元影像儀結構方法主要分為有立柱式結構、固定橋式結構與移動橋式結構。

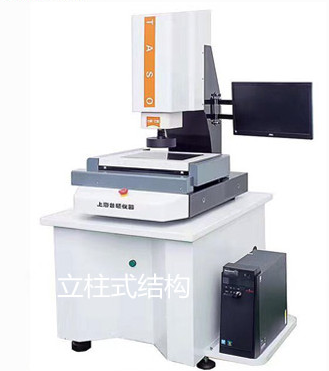

立柱式布局在小量程的二次元影像儀中運用比較廣泛，立柱式布局的優勢：在于布局緊湊、占用場所小、裝取工件便利；

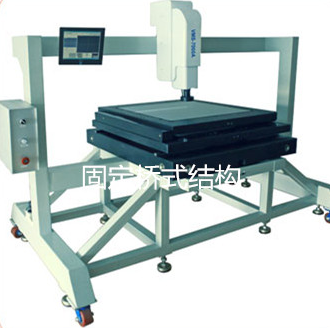

固定橋式結構也是在小量程的二次元影像儀中使用比較多，固定橋式布局的特點：是產物慎重、大氣，但占用場所較大，裝取工件不太便利；

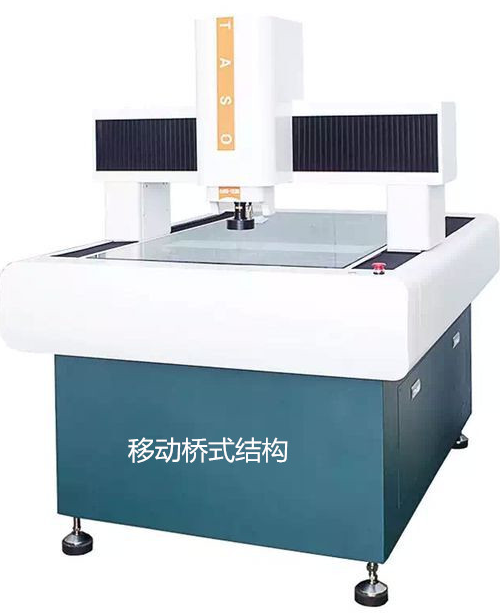

移動橋式結構， 用在特大量程的二次元影像儀中，移動橋式布局則簡單完結大量程測量，測量進程中工件固定不動。
(2) 光源體系
一般來說直接決定一臺影像儀功能好不好？功能強不強的，就是這個光學體系了。好的光源體系可協助影像測頭獲取明晰、鋒利、均勻共同的正確圖畫，保證測量的精度與重復性。
可以對不一樣原料、不一樣形狀、不一樣品種的工件供給有用的照明，完結雜亂的測量使命，二次元影像儀主要有三種照明方式：外表光源、輪廓光源、同軸光源。

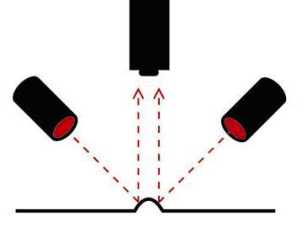

外表光源為工件上外表的測量供給照明。好的外表光源可以提供不一樣入射視點和不一樣入射方向的照明，一般二次元影像儀提供了6環8區的表面光照明，總共48個獨立的分區可控，
每個分區可以獨立控制開關以及亮度，亮度等級高達200級。并且每一個環的入射角度不同，保證不一樣的工件取得共同的照明效果。
輪廓光源為工件外輪廓、通孔等測量供給照明。輪廓光源是將光源放置在物體的背面。這種照明方式與別的照明方式有很大不同，因為圖像分析的不是反射光而是入射光。輪廓光照明產生了很強的對比度。應用輪廓光照明技術時，物體表面特征會丟失，但可以清晰地得到物體的輪廓信息。為輪廓光照明的光源稱為輪廓光源。輪廓光源讓透光和不透光的部分區分開來，透光的地方呈白色，不透光的地方呈黑色，這樣取得一個黑白對比的圖片。輪廓光很重要的一點就是需要保證射出的光為平行光，以保證不同強度的光照不會引起工件輪廓的變化，進而影響測量的精度。

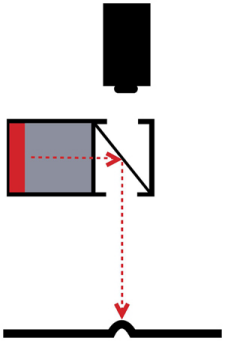

表面光源與輪廓光源方式較為普通，而同軸光照明沿著鏡頭光軸方向投射到工件外表，可為工件的高反射率外表和深孔部位的測量供給照明。這種光源對某些特殊工件的測量有著至關重要的作用。同軸光照明使用一種特殊的半反射鏡面，將光線反射到相機的透鏡軸方向。半反射鏡面只讓從物體表面反射并垂直于透鏡的光線通過。同軸光源提供的這種照明技術對于實現扁平物體且有鏡面特征的表面的均勻照明很有用。此外，此技術還可以實現使表面角度變化部分高亮，因為不垂直于相機鏡頭的表面反射光不會進入鏡頭，從而造成表面較暗。
(3) 多測頭集成
影像測頭在二維尺度測量上具有無與倫比的速度優勢，但影像測頭也有其不擅長的地方，在三維測量中，測量功率不夠高，工件旁邊面特征無法測量等。

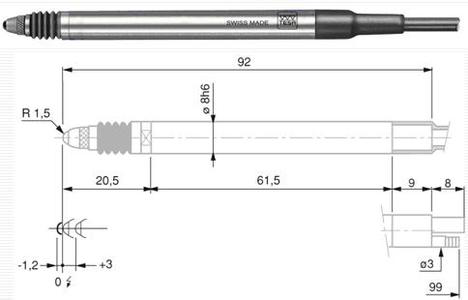

由此就呈現了多測頭集成的需要，歸納運用影像測頭、觸摸式測頭、激光測頭和白光測頭號，可對準不一樣的工件及不一樣的測量需要，挑選最合適的測量方法，以便供給最佳的測量精度以及最棒的測量功率。在二維尺度的大批量檢測時，可運用影像測頭；在測量雜亂工件側壁，而對功率需要又不高的情況下，可挑選觸摸式測量；在雜亂工件的三維測量中，若是對功率需要很高，可運用白光測頭或激光測頭。
(4) 測量性能
精度是測量儀器的底子，精度是用戶挑選儀器的最重要目標之一。二次元影像儀的測量精度首要取決于影像測頭的質量、照明光源體系功能、儀器運動及定位精度，數據處理測量軟硬件的質量和水平也是極其重要的影響要素。作為主動化測量儀器，二次元影像儀的測量功率是客戶最為垂青的要素之一。高的測量功率可以帶來削減設備投入、進步出產功率、下降人工費用等優點。
(5) 測量功能
二次元影像儀的基本測量功能一般包羅：點、線、圓、弧等多種根本幾許量的測量，在測量方法上，供給多種提取及構建方法；多種形狀公役和方位公役的測量；供給多種坐標系樹立方法；供給手動測量與主動批量測量；批量測量順序可記載測量基元、提取方法、機臺控制、光源控制、主動聚集等進程；可導入導出CAD圖紙；測量數據輸出到指定格局的報表中。 .
除了這些根本測量功能外，儀器廠商一般還會供給SPC、圖紙比對、離線編程、定制輸出報表等擴大功能。專業的廠商還會對準特定用戶職業的測量需要，開發相應的專用軟件或硬件，添加儀器測量功能，如小模數齒輪測量、實驗篩校準等。
(6) 其他方面
產物易用性、對環境的適應性、操作界面能否人性化等方面，也是分辨儀器功能的重要要素。能否能便利樹立測量使命、擬定及輸出報表、機臺控制等，影響用戶對儀器的承受程。
如果根據以上六點專業知識去選擇一臺好的二次元影像儀，一定會不會選錯。上海臺碩產品在這些方面都比較專業，你可以去看看具體信息。
