影像儀光柵尺安裝
作者：牧象儀器 來源：m.ktvmtv.cn 時間：2017-04-21 10:09

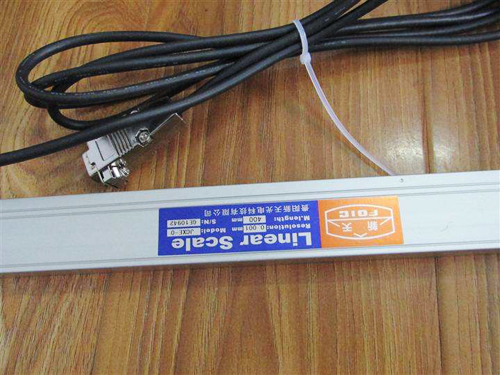

工業的發展日新月異，不比十年前，市面上的二次元影像儀、2.5次元影像儀、3D影像儀的使用已經非常普遍。光柵尺做為影像測量儀的關健部件，其安裝非常重要，如有不慎將影響測量儀的使用精度。
影像儀光柵尺的安裝比較靈活，可安裝在機床的不同部位。
一般將主尺安裝在影像儀機床的工作臺（滑板）上，隨影像儀機床而動，讀數頭固定在機床身上，盡可能使讀數頭安裝在主尺的下方。如果由于安裝位置限制必須采用讀數頭朝上的方式安裝時，則必須增加輔助密封裝置。另外，一般情況下，讀數頭應盡量安裝在相對機床靜止部件上，此時輸出導線不移動易固定，而尺身則應安裝在相對機床運動的部件上（如滑板）。
1、影像儀光柵尺安裝基面
安裝光柵尺傳感器時，不能直接將傳感器安裝在粗糙不平的機床身上，更不能安裝在打底涂漆的機床身上。光柵主尺（尺身）及讀數頭分別安裝在機床相對運動的兩個部件上。用千分表檢查機床工作臺的主尺安裝面與導軌運動的方向平行度。千分表固定在床身上，移動工作臺，要求達到平行度為0.1mm~1000mm以內。如果不能達到這個要求，則需設計加工一件光柵尺基座。
基座要求做到：
(1)應加一根與光柵尺尺身長度相等的基座（最好基座長出光柵尺50mm左右）。
(2)該基座通過銑、磨工序加工，保證其平面平行度0.1mm~1000mm以內。另外，還需加工一件與尺身基座等高的讀數頭基座。讀數頭的基座與尺身的基座總共誤差不得大于±0.2mm。安裝時，調整讀數頭位置，達到讀數頭與光柵尺尺身的平行度為0.1mm左右，讀數頭與光柵尺尺身之間的間距為1~1.5mm左右。
(1)應加一根與光柵尺尺身長度相等的基座（最好基座長出光柵尺50mm左右）。
(2)該基座通過銑、磨工序加工，保證其平面平行度0.1mm~1000mm以內。另外，還需加工一件與尺身基座等高的讀數頭基座。讀數頭的基座與尺身的基座總共誤差不得大于±0.2mm。安裝時，調整讀數頭位置，達到讀數頭與光柵尺尺身的平行度為0.1mm左右，讀數頭與光柵尺尺身之間的間距為1~1.5mm左右。
2、光柵尺主尺安裝
將光柵主尺用M4螺釘上在機床安裝的工作臺安裝面上，但不要上緊，把千分表固定在機床身上，移動工作臺（主尺與工作臺同時移動）。用千分表測量主尺平面與機床導軌運動方向的平行度，調整主尺M4螺釘位置，使主尺平行度滿足0.1mm~1000mm以內時，把M2螺釘徹底上緊。
在安裝光柵主尺時，應注意如下三點：
(1) 在裝主尺時，如安裝超過1.5M以上的光柵時，不能象橋梁式只安裝兩端頭，尚需在整個主尺尺身中有支撐。
(2)在有基座情況下安裝好后，最好用一個卡子卡住尺身中點（或幾點）。
(3)不能安裝卡子時，最好用玻璃膠粘住光柵尺身，使基尺與主尺固定好。
(2)在有基座情況下安裝好后，最好用一個卡子卡住尺身中點（或幾點）。
(3)不能安裝卡子時，最好用玻璃膠粘住光柵尺身，使基尺與主尺固定好。
3、光柵尺讀數頭的安裝
在安裝讀數頭時，首先應保證讀數頭的基面達到安裝要求，然后再安裝讀數頭，其安裝方法與主尺相似。最后調整讀數頭，使讀數頭與光柵主尺平行度保證在0.1mm之內，其讀數頭與主尺的間隙控制在1~1.5mm以內。
4、影像儀光柵尺限位裝置
光柵尺全部安裝完以后，一定要在影像儀機床導軌上安裝限位裝置，以免影像儀測量產品移動時讀數頭沖撞到主尺兩端，從而損壞光柵尺。另外，用戶在選購光柵尺時，應盡量選用超出機床加工尺寸100mm左右的光柵尺，以留有余量。
5、影像儀光柵尺檢查
光柵尺安裝完畢后，可接通數顯表，移動工作臺，觀察數顯表計數是否正常。
在機床上選取一個參考位置，來回移動工作點至該選取的位置。數顯表讀數應相同（或回零）。另外也可使用千分表（或百分表），使千分表與數顯表同時調至零（或記憶起始數據），往返多次后回到初始位置，觀察數顯表與千分表的數據是否一致。
