臺碩CNC-8060全自動影像測量儀功能參數圖解
作者：牧象儀器 來源：m.ktvmtv.cn 時間：2017-05-18 14:27
產品特點：
◆移動橋式結構，大行程全自動測量，三軸CNC控制；
◆花崗石機臺穩定可靠，運動平穩；
◆全鼠標、手柄操作，簡單易用；
◆英國Renishaw貼片式光柵尺，高精度、穩定性好；

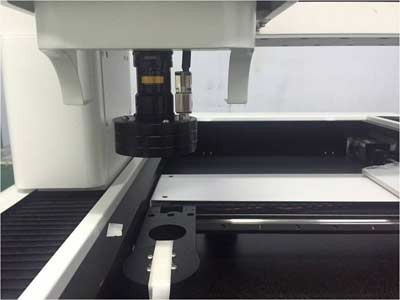

◆美國NAVITAR光學鏡頭，可選配升級成全自動變倍測量功能；
◆程控式表面光源，LED輪廓光源，同軸光源；
◆自動對焦測高，可加裝接觸式測頭；
◆提供多種規格標準配置，并可根據要求進行個性化定制。
全自動影像測量儀測量軟件基本功能：
●笛卡爾坐標/極坐標轉換 ●絕對/相對/工作坐標轉換
●公/英制轉換 ●度/度分秒轉換
●點/點群 ●兩點/多點求線
●三點/多點求圓及弧 ●B-spline線
●兩點間的距離 ●兩線間的平均距離
●點線間的距離 ●兩圓心距離
●圓線距離 ●兩線間的夾角及交點
軟件特殊功能：
◆光源控制：全電腦控制光源。
◆自動變倍：不需要在每次變倍后重新影像校正，并可在測量及編程過程中任意變換放大倍率，能夠在測量同一物體不同部分使用不同放大倍率，錄入程序。。
◆自動對焦：由電腦自動判定對焦面，以保證每次對焦的精準度，減少人為判定產生的誤差。
◆坐標功能：量測工件時無需手動調節擺直，軟件提供坐標平移、旋轉、擺正。
◆標注功能：直接在影像及幾何區標注/移動尺寸，點、線、圓/圓弧及直線端點、中點，圓心、象限點自動捕捉。
◆自適應功能：可調節CCD參數設定，提高自適應力；去除毛邊功能，以正確取得量測數據。
◆自動捕捉：利用影像工具快速自動抓取基本幾何輪廓邊界點，直接擬合成線、圓、弧。
◆測繪功能：機械圖形直接輸出.dxf格式，實現2D抄數功能 ，與AutoCAD、Pro/e、UG等其它軟件無縫聯接。
◆拍照功能：量測區工件放大攝像圖形化輸出，轉成(.bmp、.jpg)。
◆測量報告：對測量數據可設定公差，自動判斷，選擇需要的測量數據，生成標準的WORD、EXCEL 圖表報告。
◆編程功能：操作方便的自學習教導式編程軟件，程序可重復執行。
◆三維測量功能：Z軸方向可滿足產品的高度測量要求。
高端配置：
◆ 天然"濟南青"000級花崗巖底座、立柱，精度高、穩定性好；
◆ 高精密光柵尺，精度高、穩定性好；
◆ 德國COMST或者美國TEO高分辨彩色CCD；
◆ 正版全自動精密測量軟件
◆ 貼片式精密光柵尺，精度高、穩定性好；

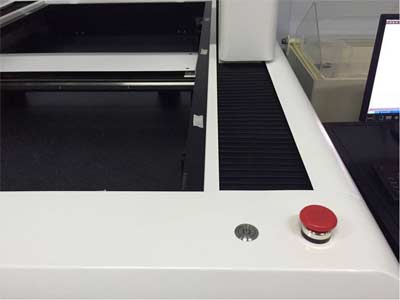

◆ 儀器電源及開關控制

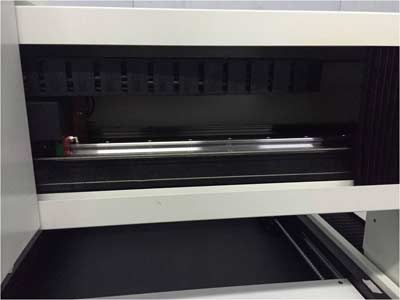

◆日本松下伺服電機帶動滾珠絲桿傳動，濟南青大理石底座 穩定性高

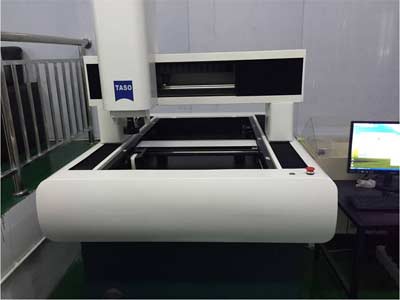

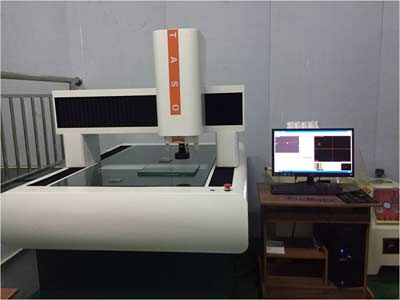

◆組裝調試圖
應用行業：
機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、儀器儀表等。
測量對象：
LCD、FPC、PCB、線路板、螺絲、彈簧、鐘表、手表、儀表、接插件（連接器、接線端子）、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、五金件、沖壓件、篩網、試驗篩、網板（鋼網、SMT模板）等。
測量元素：
長度、寬度、高度、孔距、間距、Pin間距、厚度、圓弧、直徑、半徑、槽、角度、R角等。
售后服務：
送貨上門，安裝調試，質保一年，24小時電話服務。
上海臺碩是一家專業從事影像測量儀的研發、制造、銷售、售后服務一體的設備制造企業，臺碩檢測儀器致力于手動影像測量儀、全自動影像測量儀、大行程龍門式影像儀及按客戶需求定做各種非標影像測量儀的研發生產。臺碩立足于工業測量領域，共同致力于為精密制造業客戶研發設計更好的測量產品、提供更優質的測量服務。
